Allargandoコントロ-ルアンプキットCS400M





(概要)
ワイドレンジ・低歪・高耐入力・低インピーダンス出力
の正統派コントロールアンプ。

●2段増幅SRPP出力
●セイデン製ロータリスイッチとアルプス電気製2連MN(バランス)、2連A(ボリウム)を採用
●4球構成(ECC82×4)
●電源ユニットPSU-260K-U

真空管アンプキット
Allargando(アラルガンド)-Eシリーズとの相性も
バッチリです。発展性自在な新感覚コントロールアンプです。

各部ユニット構造のため 変更・追加が思いのままです。各部を 単品販売いたしますので 貴方だけのシステムが 構築できます。

自作オーデイオの世界を存分にお楽しみ下さい。

AllargandoコントロールアンプキットCS-400M

■入力6系統(LINE:4)
■REC/OUT出力:1 出力2系統
■周波数特性・10HZ〜100KHZ±3dB以内
■ゲイン・約15dB
■使用真空管・(ECC82又は相当品)×4
■残留ノイズ・約0.2mV以下
■寸法・W408×D310×H 92 mm(Dは端子・ツマミ含まず)
■重量・約6.5kg

組立てマニアル付キット 予定標準価格・136,500円(税込)
                   完成品 予定標準価格・168,000円(税込)

納期・受注後約2週間(完成品約4週間)


アラルガンドコントロールアンプシリーズは プリント基板を用いない
(オール手配線)キットです。コントロールアンプは 小信号を扱い 入出力が
複雑となりますので、手配線パワーアンプなど数台の製作経験のある方に
お勧めいたします。各ユニットごとの 完成品を用意しておりますので
そちらをご利用いただければ 比較的簡単にアンプ構築が可能です。

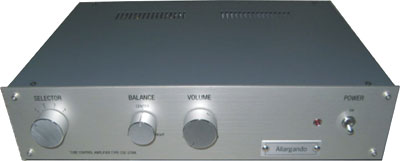

  Allargando CS-400M 完成品

  Allargando 旧CS-370M 内部配線(参考)
           画像は4連ボリウム・バランスコントロールレスモデル







(構成内容)

 @ケースUC-4030M本体(穴加工用シャーシ) オールアルミ5052S 1.5t         カバーSECC1.2t グレーレーザー塗装

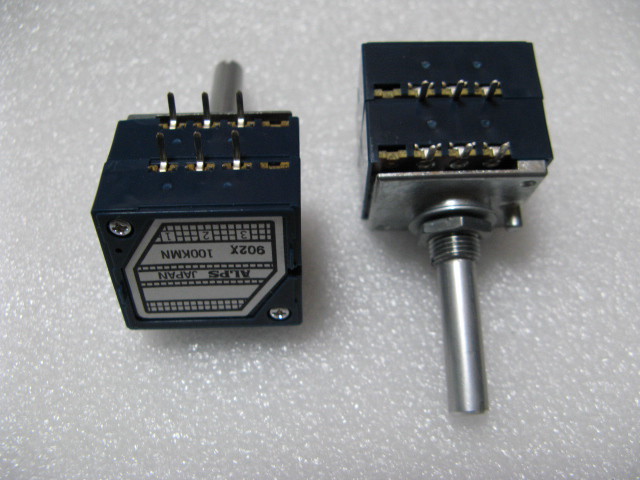

 Aアルプス電気製2連MN(バランス)、2連A(ボリウム)採用

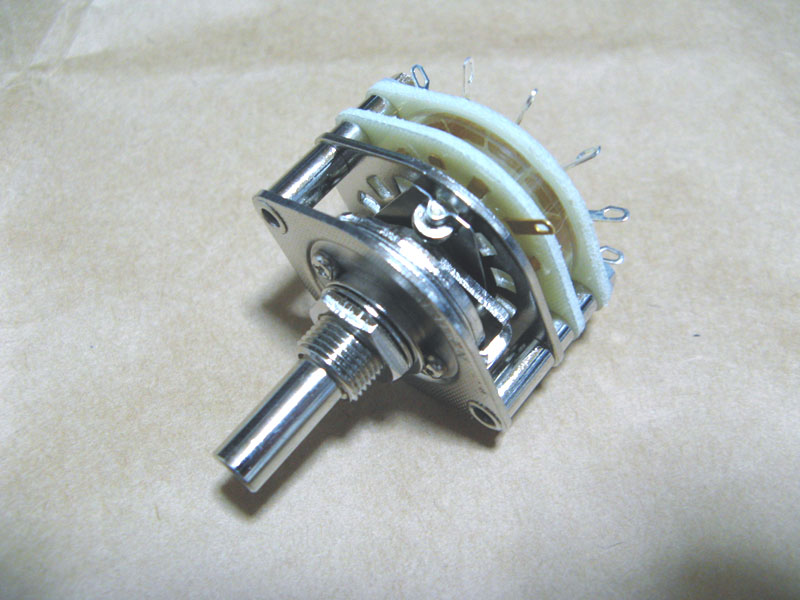

 Bセイデン製ロータリスイッチ32NEG1-2-6
        銀ベース金メッキ接点・切替感触抜群

アルプス電気製2連MN2連A セイデン製ロータリSW

 C外装部品類
   RCAジャック・ミニジャック・アースターミナル・ツマミ・取付Lアングル
   ・ゴム足
 D電源ユニットPSU-260K-U
      電源トランスKEP-561+電源ユニットフレームPSU-190136+抵抗器、
     コンデンサ、半導体等

   オリジナル薄型トランスを搭載した電源ユニットは十分な電流容量を
    持ち、ヒータは3端子レギュレータによる低リップル、主電源は
    FETリップルフィルタを採用、静かなアンプを実現。

 Eフラットアンプユニット(ステレオ4球)


  電源ユニットPSU-260K-U


 F電源周辺部品
   電源スイッチ・ACコ−ド・ACインレット・・フューズホルダ・フューズ
   ・ネオンランプ・各種線材・ネジ・半田

 G専用化粧パネル
     フロントパネル:オールアルミ5052S 3.0t ヘアラインアルマイト仕上げ
    リアパネル:アルミアルマイト材 1.2t








その他ご要望がありましたら お問い合わせ下さい
