Allargandoイコライザ-付コントロ-ルアンプキットCSE400M




(概要)
高ダイナミックレンジ・高出力イコライザー付・本格派管球式コントロールアンプ。
MMカートリッジ対応MC用は別途トランスまたはMC専用アンプが必要です。
従来のオリジナルケースUC-3727Mを高機能・高耐性に変更、UC-4030Mとして サイズアップ。
本製品は 旧モデル同様 ユニット構造を採用しておりますので 旧モデルのユニットも搭載可能です。CSE-370Mの無帰還CR型イコライザー使用可能です。(この場合は6球構成でCSE-370Mと同様となります。

各部品は単品販売しますので貴方だけのシステムが構築できます。

●NF型イコライザー(SRPP)搭載
●旧370Mユニットも搭載可能(CR型への対応可)
●SRPP1段無帰還フラット部
●8球構成(ECC83S×4,ECC82×4)
●電源ユニットPSU-260K
●セイデン製ロータリスイッチとアルプス
電気製2連MN(バランス)、2連A(ボリウム)を採用

真空管アンプキット
Allargando(アラルガンド)-Eシリーズとの相性も
バッチリです。

自作オーデイオの世界を存分にお楽しみ下さい。

Allargandoイコライザー付コントロールアンプキットCSE-400M

製品仕様・特性
■入力4系統 PHONO:2 LINE:4
■REC OUT出力:1 出力2系統
■寸法・W408×D310×H 92 mm(Dは端子・ツマミ含まず)
■重量・約7.5kg

イコライザー部(NF型イコライザーSRPP搭載)
■周波数偏差・20HZ〜20KHZ±0.5dB以内
■ゲイン・約40dB
■使用真空管・ECC83S(又は相当品)×4
■残留ノイズ・約0.5mV以下
■入力インピーダンス・47KΩ
■最大出力・30V以上(50KΩ抵抗負荷時)

フラットアンプ部(無帰還 SRPP1段増幅)
■周波数特性・10HZ〜100KHZ±2dB以内
■ゲイン・約15dB(1KHz・50K抵抗負荷時)
■使用真空管・ECC82(又は相当品)×4
■残留ノイズ・約0.2mV以下


組立てマニアル付キット 予定標準価格・183,500円(税込)
                   完成品 予定標準価格・245,000円(税込)

納期・受注後約2週間(完成品約4週間)

アラルガンドコントロールアンプシリーズは プリント基板を用いない
(オール手配線)キットです。コントロールアンプは 小信号を扱い 入出力が
複雑となりますので、手配線パワーアンプなど数台の製作経験のある方に
お勧めいたします。(特にCSE-400Mイコライザー付)
各ユニットごとの 完成品を用意しておりますので

そちらをご利用いただければ 比較的簡単にアンプ構築が可能です。



  Allargando CSE-400M キット完成品

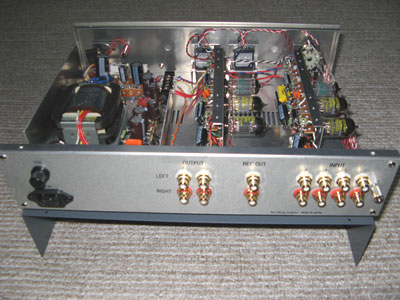

Allargando 旧CSE-370M 内部フロント面(参考)
Allargando 旧CSE-370M 内部リア面(参考)








(構成内容)

 @ケースUC-4030M本体(穴加工用シャーシ) オールアルミ5052S 1.5t         カバーSECC1.2t グレーレーザー塗装
 Aアルプス電気製
2連MN(バランス)、2連A(ボリウム)採用
 Bセイデン製ロータリスイッチ32NEG1-2-6
        銀ベース金メッキ接点・切替感触抜群

アルプス電気製2連MN / 2連A       セイデン製ロータリSW

 C外装部品類
   RCAジャック・アースターミナル・ツマミ・取付Lアングル・ゴム足
 D電源ユニットPSU-260K-U
      電源トランスKEP-561+電源ユニットフレームPSU-190136+抵抗器、
     コンデンサ、半導体等

   オリジナル薄型トランスを搭載した電源ユニットは十分な電流容量を
    持ち、ヒータは3端子レギュレータによる低リップル、主電源は
    FETリップルフィルタを採用、静かなアンプを実現。

 Eイコライザー+フラットアンプユニット
  電源ユニットPSU-260K


 F電源周辺部品
   電源スイッチ・ACコ−ド・ACインレット・・フューズホルダ・フューズ
   ・ネオンランプ・各種線材・ネジ・半田

 G専用化粧パネル
     フロントパネル:オールアルミ5052S 3.0t ヘアラインアルマイト仕上げ
    リアパネル:アルミアルマイト材 1.2t


その他ご要望がありましたら お問い合わせ下さい
