Allargandoイコライザ-付コントロ-ルアンプキットCSE370M

(概要)
新発想・発展自在なオリジナルケースUC-3727Mをベースに、セイデン製
ロータリスイッチと アルプス電気製2連MN(バランス)、2連A(ボリウム)を
採用し、ローノイズの電源ユニットに加え、イコライザー+フラットアンプ
ユニット(モノラル3球)を2枚搭載した 6球構成のイコライザー付コントロール
アンプです。
オールSRPPのCR型無帰還イコライザにSRPPのフラット段を組み合わせた
本格プリアンプです。
高ダイナミックレンジで躍動感ある音質がお楽しみいただけます。
真空管アンプキット
Allargando(アラルガンド)-Eシリーズとの相性も
バッチリです。
発展性自在な新感覚コントロールアンプです。
各部ユニット構造のため 変更・追加が思いのままです。各部を 単品販売
いたしますので 貴方だけのシステムが 構築できます。

自作オーデイオの世界を存分にお楽しみ下さい。

Allargandoイコライザー付コントロールアンプキットCSE-370M

製品仕様・特性
■入力4系統 PHONO1:CD他3系統/REC OUT付

EQ部(無帰還 SRPP2段CR型イコライザー)
■ゲイン・約35dB(1KHz・100K抵抗負荷時)
■周波数偏差・20HZ〜20KHZ±0.5dB以内
■残留ノイズ・約1mV以下
■入力インピーダンス・47KΩ
■最大出力・50V以上(50KΩ抵抗負荷時)
■使用真空管・12AX7A×2+12AU7A×
2

フラットアンプ部(無帰還 SRPP1段増幅)
■ゲイン・約18dB(1KHz・50K抵抗負荷時)
■周波数特性・20HZ〜100KHZ±3dB以内
■残留ノイズ・約1.0mV以下
■使用真空管・12AU7A×2

■寸法・W374×D275×H 84 mm(Dは端子・ツマミ含まず)
■重量・約4.5kg


組立てマニアル付キット 標準価格・121,000円(税込)
                   完成品 標準価格・182,500円(税込)

納期・受注後約1週間(完成品約3週間)


  Allargando CSE-370M キット完成品

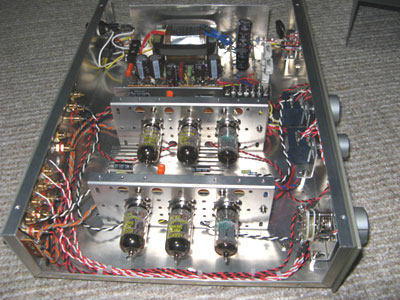

Allargando CSE-370M 内部フロント面
Allargando CSE-370M 内部リア面
Allargando CSE-370M 内部横面





(構成内容)

 @ケースUC-3727M本体(穴加工用シャーシ) オールアルミ5052S 1.5t         カバーSECC1.2t グレーレーザー塗装
 Aアルプス電気製
2連MN(バランス)、2連A(ボリウム)採用
 Bセイデン製ロータリスイッチ32NEG1-2-6
        銀ベース金メッキ接点・切替感触抜群

アルプス電気製2連MN / 2連A       セイデン製ロータリSW

 C外装部品類
   RCAジャック・アースターミナル・ツマミ・取付Lアングル・ゴム足
 D電源ユニットPSU-260K
      電源トランスKEP-561+電源ユニットフレームPSU-190136+抵抗器、
     コンデンサ、半導体等

   オリジナル薄型トランスを搭載した電源ユニットは十分な電流容量を
    持ち、ヒータは3端子レギュレータによる低リップル、主電源は
    FETリップルフィルタを採用、静かなアンプを実現。

 Eイコライザー+フラットアンプユニット MEFL-SRSR (モノラル3球)×2
       真空管取付アングルFLU-16068+真空管12AX7A×1
      +真空管12AU7A×2+抵抗器、コンデンサ等


オールSRPPのCR型無帰還イコライザ+SRPPのフラットアンプ
     ユニットです。

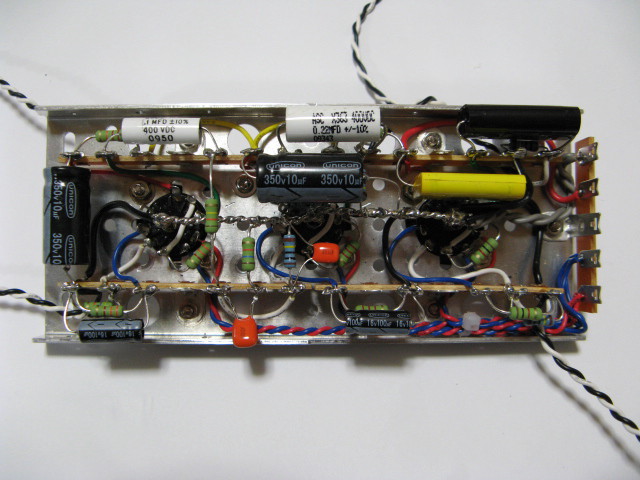

  電源ユニットPSU-260K               イコライザー+フラットアンプユニット
                              MEFL-SRSR


 F電源周辺部品
   電源スイッチ・ACコ−ド・ACインレット・・フューズホルダ・フューズ
   ・ネオンランプ・各種線材・ネジ・半田

 G専用化粧パネルB
     フロントパネル:オールアルミ5052S 3.0t ヘアラインアルマイト仕上げ
    リアパネル:アルミアルマイト材 1.2t

ケースUC-3727Mは穴あけ加工済みのケースです。

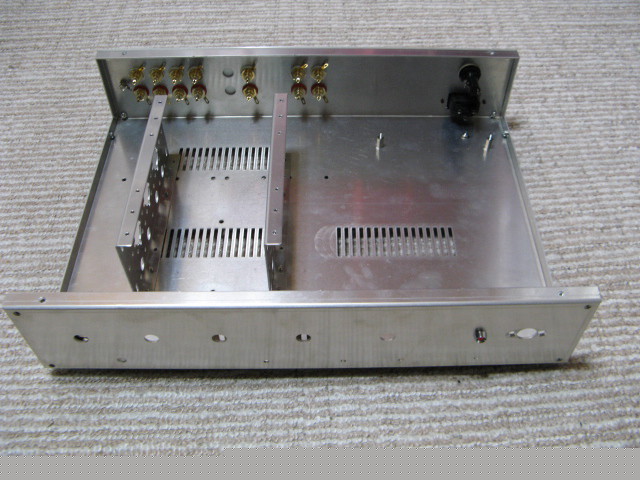

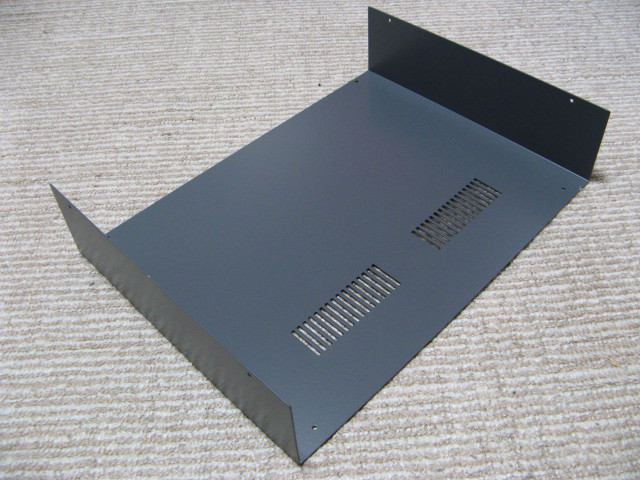

シャーシUC-3727M          シャーシカバー

電源ユニットフレームPSU-190136を1台、真空管取付アングルFLU12068(真空管2球用)又は真空管取付アングルFLU16068(真空管3球用)を
 2台 搭載可能です。

なおケースUC-3727M用のオプションとしてブランクの化粧パネルも
用意しております。
フロントパネル:アルミ 2.0t ヘアラインアルマイト仕上げ\3,400(税込み)
   リアパネル:アルミアルマイト材 1.2t\1,700(税込み)
フロントパネル(ブランク)は丸穴の加工のみ、リアパネル(ブランク)も
簡単な加工で見栄えの良い堅牢なケースが出来上がります。
豊富なオプションとワンランク上のボリウム・コンデンサを使って 貴方だけのオリジナルサウンドをお楽しみ下さい。




その他ご要望がありましたら お問い合わせ下さい
