AllargandoKT88CR結合シングルステレオ
                                 パワーアンプキット    E-88CSS


  (概要)
アラルガンド E-88CSSは 大人気 欧州ビーム管の雄 KT-88を用いた
CR結合アンプです。
10W超級のパワー、押し出しの良いスタイルは安定感抜群です。
CR結合の採用で自由度があり 無調整で EL-34, 6550,6L6GC等に
差し替える事が可能です。各種真空管の個性の違いを楽しめる 自作アンプの醍醐味を味わっていただけます。

プリント基板を一切使用しない、オーソドックスな構成です。
従って 真空管工作の配線ノウハウが必要となりますが、2段増幅のシンプルなアンプですので、今までプリント基板式しか経験の無い方もトライして
いただきたい思います。
本アンプは、作りやすいだけでなく、ベテランの皆様にも充分満足いただける本物を目指して開発いたしました。
敢えて 手配線使用にこだわりシャーシも高価なオールアルミの溶接タイプ、<黒レザー塗装(-BK)とシルバーメタリック塗装(-SL)の2種類を用意>
オリエントコアを採用した専用OPT、さらに整流管を用いた本格派です。

発展性を考慮にいれた構造ですので ベテランの方はオンリーワン
(オリジナル構成)を設計いただけるよう、シャーシ廻りのみのセットも
ご用意しました。

自作オーデイオの世界を存分にお楽しみいただけます

Allargando E-88CSS KT-88CR結合シングルステレオパワーアンプキット
出力・約10W×2
残留ノイズ・1.0mV以下
入力インピーダンス・100KΩ
出力インピーダンス・4Ω/8Ω
NFB・約7.0dB (UL)
入力感度・21dB
周波数特性・20HZ〜30KHZ±3dB以内
真空管・KT-88×2, 12AX7×2, GZ34×1
寸法・W370×D220×H 170 mm(Dは端子・ツマミを含まず)
重量・約11kg

E-88CSS-BK(シャーシ黒レザー塗装)キット
E-88CSS-SL(シャーシシルバーメタリック塗装)キット
          共に標準価格・116,000円(税込)
E-88CSS-BK(シャーシ黒レザー塗装)完成品
E-88CSS-SL(シャーシシルバーメタリック塗装)完成品
          共に標準価格・157,000円(税込)

納期・受注後約1週間(完成品約3週間)


(内容物)
シャーシに主要部品はとりつけて出荷します
@・電源トランス・出力トランス・チョークトランス・真空管フランジ・ソケット
  ・スペーサ・ラグ端子・ボリウム・ツマミ・銘板・電源スイッチ・ネオンランプ
  ・RCAジャック・スピーカ端子・ミニジャック・アースターミナル・ACインレット
  ・フューズホルダ・ホーロー抵抗・電源平滑用コンデンサ
上記部品を取り付けたシャーシ
A真空管
B各種抵抗・各種コンデンサ・ACコ−ド・フューズ・ゴム足
C各種線材・ネジ・熱収縮チューブ・束線バンド・半田




特徴)
@プリント基板用いない完全手配線のオーソドックスな本格派
A厳選した内外高級パーツを採用
B管球アンプのKEYパーツ・出力トランスは オリエントコア使用の国産品を搭載
C大容量国産電源トランスによる余裕の電源部!
       2A3,EL-34,300B 等の出力管へも 対応可能
D硬質アルミを全面的に採用したシャーシ!オーソドックスな
   スタイルと相まって 飽きのこない管球アンプらしさを表現
黒レザー塗装(-BK)とシルバーメタリック塗装(-SL)の2種類用意
Eデザインのみならず対流効果もある専用真空管フランジによる
  落とし込み構造
  さらに 真空管フランジ(小)を初段管用にも採用しました。
 オプションで初段管にUSソケット・UZソケット等が搭載可能な
 フランジ(中)も用意いたしました

さらに
・アラルガンド用シャーシ/外装部品セットの販売
 (シャーシー・底板・真空管フランジ・銘板・電源スイッチ・ネオンランプ
   ・RCAジャック・スピーカ端子・ミニジャック・アースターミナル
   ・ACインレット・フューズホルダ・ゴム足)
・アラルガンド用トランスセットの販売
・アラルガンド用トランスの個別販売 を行います

さまざまなご要求に対応できる メインアンプキットの登場です

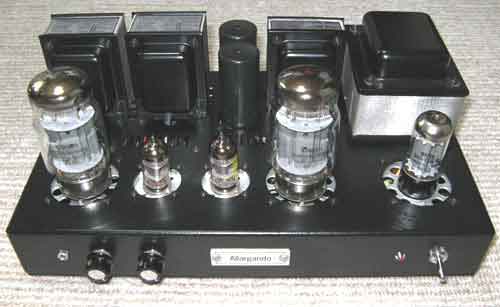

  Allargando E-88CSS-BK キット完成品

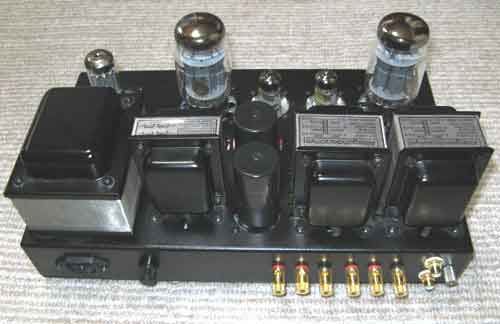

  Allargando E-88CSS-BK キット完成品 後面

  Allargando E-88CSS-BK キット完成品 内部配線図

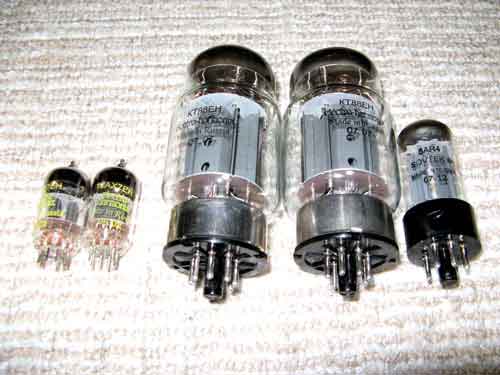

Allargando E-88CSS キット使用真空管12AX7A/KT88/GZ34





その他ご要望がありましたら お問い合わせ下さい
