AllargandoEL34直結シングルステレオパワーアンプキットE34SS

  (概要)
アラルガンド E-34SSは もっともポピュラーな真空管のひとつで音の面でも
ファンの多いEL-34(6CA7)を使ったシングルステレオパワーアンプです。
プリント基板を一切使用しない、オーソドックスな構成です。
従って 真空管工作の配線ノウハウが必要となりますが、2段増幅のシンプルなアンプですので、今までプリント基板式しか経験の無い方もトライして
いただきたい思います。
本アンプは、シングル構成のシンプルな小出力アンプですが
作りやすいだけでなく、ベテランの皆様にも充分満足いただける本物を
目指して開発いたしました。
敢えて 手配線使用にこだわりシャーシも高価なオールアルミの溶接タイプ
<黒レザー塗装(-BK)とシルバーメタリック塗装(-SL)の2種類を用意>、
オリエントコアを採用した専用OPT、さらに整流管を用いた本格派です。
自分が実際にメイン機器として使ってみたい、そんなアンプを EL-34を用いて具現化いたしました。

またアラルガンドE-34SSは、電圧増幅管12AX7プレートと電力増幅管EL-34グリッドを直結としたロフチンタイプの直結アンプです。
古くから作りにくいながら、音質面では非常に評価の高いロフチン方式を
近代の名5極管EL-34で実現いたしました。
UL接続(7W×2)真空管アンプもつ音場再現力にプラス直結アンプの
切れのよさ・定位感を実感いただけます。

発展性を考慮にいれた構造ですので ベテランの方はオンリーワン
(オリジナル構成)を設計いただけるよう、シャーシ廻りのみのセットも
ご用意しました。

Allargando E-34SS EL-34直結シングルステレオパワーアンプキット
出力・約7.0W×2 (3極管接続3.5W×2)
残留ノイズ・約1.0mV以下
入力インピーダンス・100KΩ
出力インピーダンス・4Ω/8Ω
NFB・約8.0dB (3極管接続約6.0dB)
入力感度・23dB (3極管接続21dB)
周波数特性・20HZ〜30KHZ±3dB以内
真空管・EL34(6CA7)×2, 12AX7×2, GZ34×1
寸法・W370×D220×H 170 mm(Dは端子・ツマミを含まず)
重量・約11kg

E-34SS-BK(シャーシ黒レザー塗装)キット
E-34SS-SL(シャーシシルバーメタリック塗装)キット

共に標準価格・106,000円(税込)
E-34SS-BK(シャーシ黒レザー塗装)完成品
E-34SS-SL(シャーシシルバーメタリック塗装)完成品
          共に標準価格・147,000円(税込)

納期・受注後約1週間(完成品約3週間)


(内容物)
シャーシに主要部品はとりつけて出荷します
@・電源トランス・出力トランス・チョークトランス・真空管フランジ・ソケット
  ・スペーサ・ラグ端子・ボリウム・ツマミ・銘板・電源スイッチ・ネオンランプ
  ・RCAジャック・スピーカ端子・ミニジャック・アースターミナル・ACインレット
  ・フューズホルダ・ホーロー抵抗・電源平滑用コンデンサ
上記部品を取り付けたシャーシ
A真空管
B各種抵抗・各種コンデンサ・ACコ−ド・フューズ・ゴム足
C各種線材・ネジ・熱収縮チューブ・束線バンド・半田

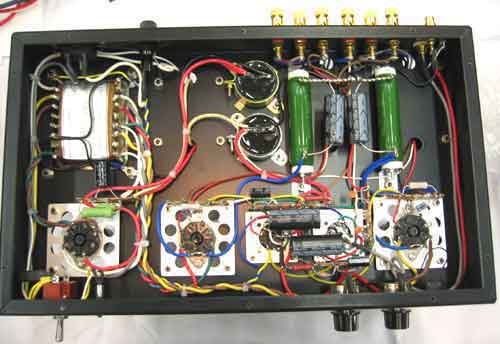

  Allargando E-34SS-BK キット 本体
 (シャーシに主要部品はとりつけて出荷します)

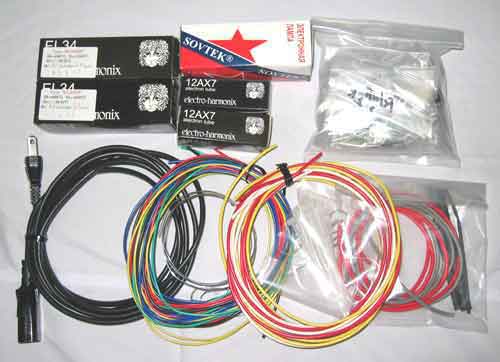

  Allargando E-34SS  その他キット内容物

特徴)
@プリント基板用いない完全手配線のオーソドックスな本格派
A厳選した内外高級パーツを採用
B管球アンプのKEYパーツ・出力トランスは オリエントコア使用の国産品を搭載
C大容量国産電源トランスによる余裕の電源部!
       2A3,KT-88,300B 等の出力管へも 対応可能
D硬質アルミを全面的に採用したシャーシ!オーソドックスな
   スタイルと相まって 飽きのこない管球アンプらしさを表現
   黒レザー塗装(-BK)とシルバーメタリック塗装(-SL)の2種類を用意
Eデザインのみならず対流効果もある専用真空管フランジによる
  落とし込み構造

そしてなによりも
F回路はシンプルな直結回路、それも定評あるロフチン式(P-G直結)に
   よる 高忠実度再生を実現しました

G直結3極管接続への変更が容易に行え、さらに標準的なCR結合へも
   変更可能

さらに
・アラルガンド用シャーシ/外装部品セットの販売
 (シャーシー・底板・真空管フランジ・銘板・電源スイッチ・ネオンランプ
   ・RCAジャック・スピーカ端子・ミニジャック・アースターミナル
   ・ACインレット・フューズホルダ・ゴム足)
・アラルガンド用トランスセットの販売
・アラルガンド用トランスの個別販売 を行います

さまざまなご要求に対応できる メインアンプキットの登場です



(発展性について)
Allargando E-34SSはP-G直結のシングルステレオパワーアンプですが 状況にあわせて簡単に変更が可能です。以下にアレンジをご紹介します
■直結UL接続(7W×2)
  本キットの基本構成です。特性と出力のバランスがよく、何より直結の特徴である切れのよさと 抜群の定位の良さを実現しました
■直結3極管接続(3W×2)
  3極管接続の滑らかさは、直結の魅力を際立たせます。特に出力を
    望まない場合は、この接続がよろしいかも?
    一箇所 はんだ付けを変えればそのまま変更可能です
     (商品添付マニュアルに記載)
以上、直結回路にてUL/3極管接続がお楽しみいただけます。

また
■CR結合UL接続(約7.5W×2)
■CR結合3極管接続(約4.5W×2)
への変更も簡単に可能です。CR結合の場合は、カソード抵抗を変更することで 各種真空管をお試しいただけます。電源トランスにも余裕があります。
(商品添付マニュアルに記載)

さらに 沈み込み構造の真空管フランジ(小)を初段管用にも採用しました。オプションで初段管にUSソケット・UZソケット等が搭載可能なフランジ(中)も用意いたしました

自作オーデイオの世界を存分にお楽しみいただけます

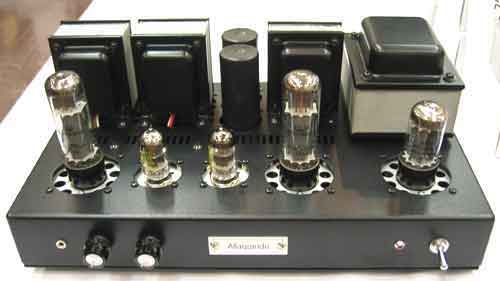

  Allargando E-34SS-BK キット完成品

  Allargando E-34SS-BK キット完成品裏面






その他ご要望がありましたら お問い合わせ下さい
