OTOMATSUフォノイコライザーアンプキット



OTOMATSUフォノイコライザーアンプキットDJ-01Special
Special版登場 \14,300(税込)ACアダプタ付き


雑誌管球王国Vol.97(2020年夏号)に制作記事掲載
スタンダード版から各部品のクオリティをあげ、
動作電圧を9Vから12Vにし トランス式ACアダプタを付属し
音質をレベルアップしました


OPAMP IC OPA2134→LT1115×2 変換基板付き
抵抗   KOA →TAKMAN REY25
レギュレータIC  7809→LM2940
ダイオード  IN4007→STP1150

価格 \10,160 →\14,300 ACアダプタ付き(税込)












 アナログオーデイオ

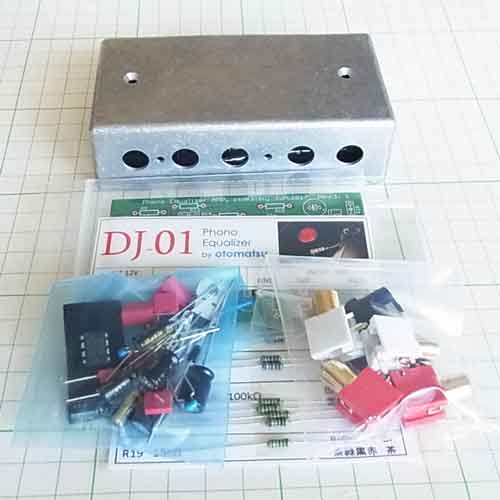

OTOMATSUフォノイコライザーアンプキットDJ-01
\10,100(税込)

アナログオーディオ入門に最適な
MMカートリッジ専用のフォノイコライザーアンプ
キットです。基板
1枚にすべての部品を搭載し、シンプルで作りやすくしました。
オーディオ専用パーツを厳選しローノイズで簡単にアナログレードサウンドが楽しめます。
(写真のケースは塗装されています)




本キットはアナログレコードを再生するときに必要なRIAAイコライザアンプ
です。 ヴァイナル盤に刻みこまれた音楽をカートリッジで拾い、その信号の
周波数特性をフラットにイコライズ、同時に
100倍の増幅をしCDと同じレベルの信号にしてプリメインアンプに送ります。MMカートリッジ専用ですので
DJにも最適。
増幅素子のオペアンプにはバーブラウン製の高音質オーディオ専用
FET入力型のOPA2134を採用。国産金属皮膜抵抗、ドイツ製WIMA社フィルムコンデサ、
安定化ノイズレス電源部、エポキシ樹脂製両面プリント基板など、音質に
こだわった部品を使っています。
初心者にも組み立てられるように親切な説明書付です。組み立てには
半田こて、ニッパー、ドライバ、ラジオペンチが必要です。
組み立て時間約
4時間。
DC12VACアダプターが必要です。


  OTOMATSUフォノイコライザーアンプキットDJ-01の説明

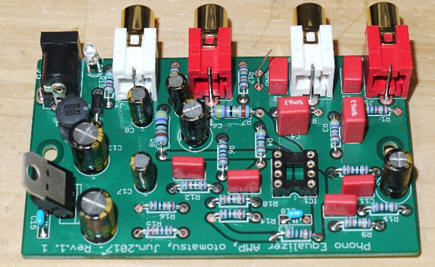

内部基盤





電気的特性

INPUT       :MMカートリッジ専用, 入力インピーダンス47Ω

OUTPT       :ラインレベル信号

ゲイン        40dB 100

入力換算音レベル :-110dBm

電源電圧     :DC 12V    006P乾電池での使用も可能

使用OPAMP      :バーブラウン OPA2134

           他の2回路入りOPAMPにも差し替え可能

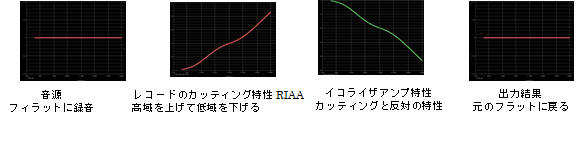

1.フォノイコライザとは

 アナログLPレコードはRIAAカーブという規格でカッティングされています。 RIAAは高域をあげ、低域を下げるという周波数特性ですがこれは30cmの盤面に
多くの時間を録音できるように考え出されました。そのままでは低域の溝は
幅が広くなり周波数によって溝の幅が変わります、
RIAAでカッティングしますと溝の幅が均一になり、隣の溝との間隔を広くとる
必要がありませんので詰めて溝が彫れます。またディスクのノイズ成分は
高域に多いので音楽信号の高域を上げることによりノイズ成分との比率を
下げることができ結果的にローノイズで録音できます。この
RIAA周波数特性を
もとに戻してフラットにするのがフォノイコライザの目的です。
またカートリッジの出力は
2mVと非常に小さいのでCDと同じくらいのレベルに
増幅します。
RIAAカーブ補正と約100倍の増幅を同時に行うのが
フォノイコライザです。

本機はNF型という回路を採用しています。
OPAMPのフィードバックループ内にRIAA補正フィルター素子を抵抗R
コンデンサ
Cで作って挿入しています。この方式は比較的簡単な回路で
ローノイズな方式で、代表的な例ではビンテージアンプであるマランツ#7にも
採用されています。 これを
2回路入りのOPAMP 1個に置き換え小型で作りやすく
しました


 2.使い方

MMカートリッジ装着のレコードプレーヤ





フォノイコライザーアンプキットDJ-01
(写真のケースは塗装されています)

 ACアダプタDC12V出力 センタープラス
 006P 9V電池も使用できます
 ケースは着色されていません お好きな色に塗装してください





オーデイオアンプAUX入力RCA端子ラジカセなどAUX入力3.5φミニジャック





製造販売元
オーロラサウンド(株)音松
www.otomatsu.jp
 お問い合わせは直接お願いいたします
  Tel045-953-6708 E-mail : otomatsu@aurorasound.jp
