 OTOMATSUポータブルヘッドフォンアンプキット






オーディオの最大の楽しみは自作だ!

OTOMATSUポータブルヘッドフォンアンプキット¥
7,180(税込)




オーディオの最高の楽しみである自作を手軽に楽しめるキットを発表しました
ヘッドフォンマニアから入門者まで十分実用に耐えられる性能と初めての方でも絶対に失敗しない作りやすさを追求しました。
基板のパターンをハンダ付けしやすいように広く取り、部品を間違わないように基板上に部品番号を明記し親切な説明書と厳選したパーツをセットにしました。
別売りのポータブルアルミケースに入れて持ち運びに便利、またさらなる発展としてオペアンプの交換や電源の強化などで高音質へのグレードアップも可能にしています。

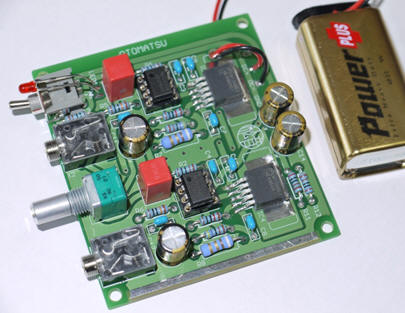

           OTOMATSUポータブルヘッドフォンアンプキット

  特徴

出力増強
IC LME49600を採用しドライブ能力を上げました。 16Ω~300ΩでもOK
オペアンプを交換して音質の違いを楽しめます
ポータブルケース(別売り)に入れて持ち運びに便利、ACアダプタ対応
+/-2電源(別売り)にアップグレードアップしてさらなるハイパワー高音質に発展できます





基本性能
周波数特性  10Hz - 60kHz -1.5dB
歪率(THD+N)  0.05% @32Ω負荷   @DC9V
適応ヘッドフォンインピダンス 16Ω-300Ω
電源電圧 7V – 24V    006P電池対応    +/- 2電源にも対応


左 10Hz低音 きれいな波形です   中 20kHz高音 10Hzと同じ信号レベルです  左 歪率はヘッドフォンAMPとしては十分な値です0.05

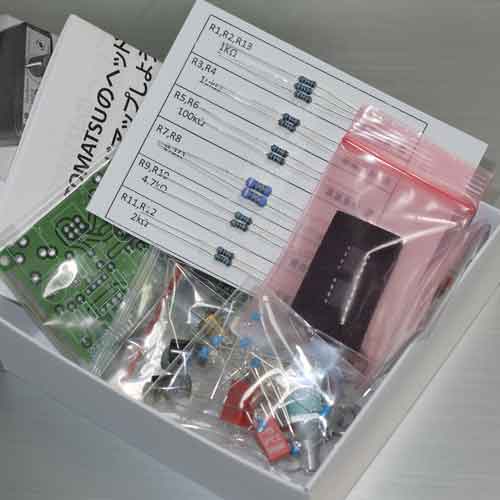

内容: 両面ガラスエポキシプリント基板、 LME49600 x2,  NE5534A x2, WIMAフィルムコンデンサ、
ニチコン電解コンデンサ ALPSボリューム、金属皮膜抵抗、LED,電池スナップなど  各種オーディオパーツ採用、

ポータブルアルミケース  (別売り  ¥2,680税込)

大きさ:  高さ10mm x 80mm x 厚み23mm  突起物含まず
内容
:  つまみ、DCジャック、パネルシール付き


iPHONEなどにちょうど合う大きさです

今後の発展
1  オペアンプを取り替えて音の違いを楽しめます。 1回路入りならだいたいOK

OPA604,  OP134,  LME49990,  LME49710,  LT1115,  OPA627A   など


2

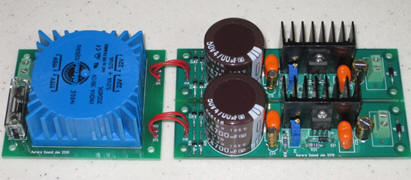

.     +/-2電源の電源キットを追加してさらなる高音質を追求できます (別売り)

製造販売元
オーロラサウンド(株)音松
www.otomatsu.jp
 お問い合わせは直接お願いいたします
  Tel045-953-6708 E-mail : otomatsu@aurorasound.jp
