オペアンプの回路の製作や学習に適した評価用ボードです。
ユニバーサル基板を使って回路を作った時の問題点や苦労を解決しました。
電源の配線だけがあらかじめなされており、Ｒ，Ｃや信号ラインの配線が楽にできるように
なっています。
また外来ノイズを防ぎ電源ノイズの悪影響を極力排除でき オペアンプの性能をいかんなく
発揮できるようになっています。
オーディオ回路からフィルター回路、アナログ回路全般まで汎用的に使えるちょうどよい大きさです。

特長

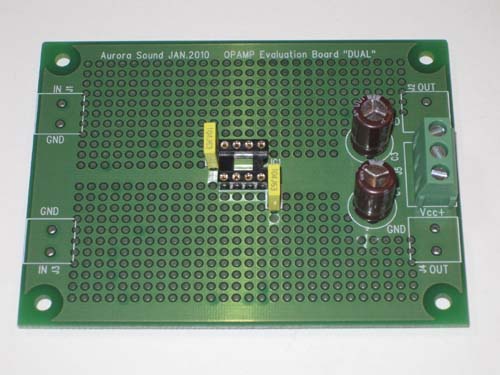

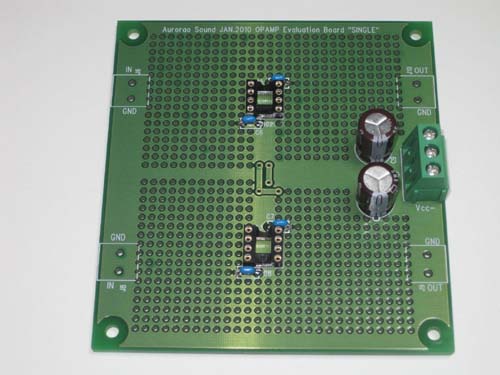

1. ２回路入りオペアンプ用（DUAL）と１回路入り用（SINGLE）の２種類
2. 電源と入出力ターミナルをそれぞれ配置。＋/−の電源の配線を曲線の太いパターンにして
　電圧降下を極力排除しました。
3. 電解コンデンサを電源ターミナル部に、0.1uF のパスコンをオペアンプの真近に配置。
　高周波までの広い範囲にわたって電源インピーダンスを極力下げられます。

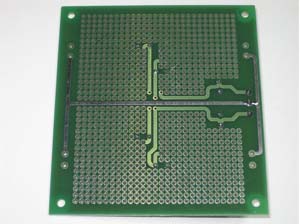

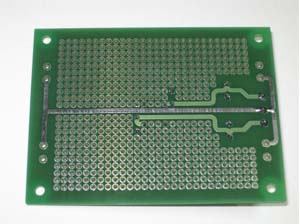

4. 電源グランドはベタアースとして部品面を全面的に覆ってありノイズを極限まで下げられます。

仕様
大きさ DUAL 90 x 68mm 厚み 1.6mm　　SINGLE 90 x 98mm 厚み 1.6mm
材質 FR-4 エポキシ樹脂　銅箔 2 層 厚み 35 ミクロン
部品面仕上げ 全面ベタアース、 レジスト（緑）　半田面仕上げ 半田レベラー

価格 DUAL 1,540 円 （消費税込み）　　SINGLE 1,750 円 （消費税込み）

注意：写真にあるＩＣソケット、電解コンデンサ、0.1uF パスコン、電源ターミナルは付属していまん。
　　　　基板だけでの販売となります。
