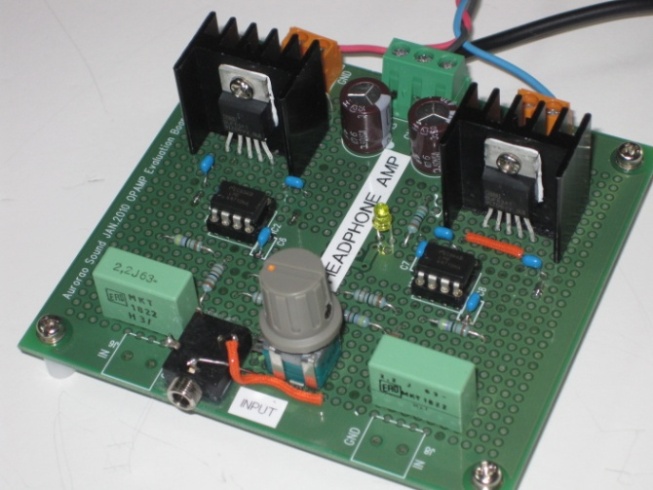

“SINGLE”使用　A級ヘッドフォンアンプ

入力　　　　　　　　　　　ラインレベル
出力　　　　　　　　　　　最大100mW x2
適応ヘッドフォンン　　16Ω-120Ω
電源　　　　　　　　　　　+/-6V　〜 　+/-17V
周波数特性　　　　　　10Hzー50KHｚ 歪率　0.003％

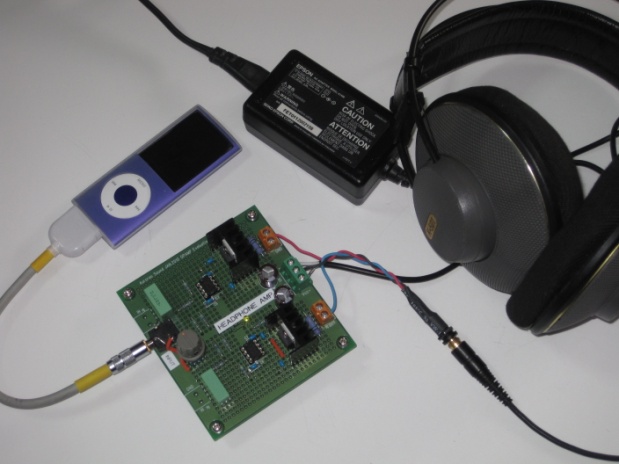

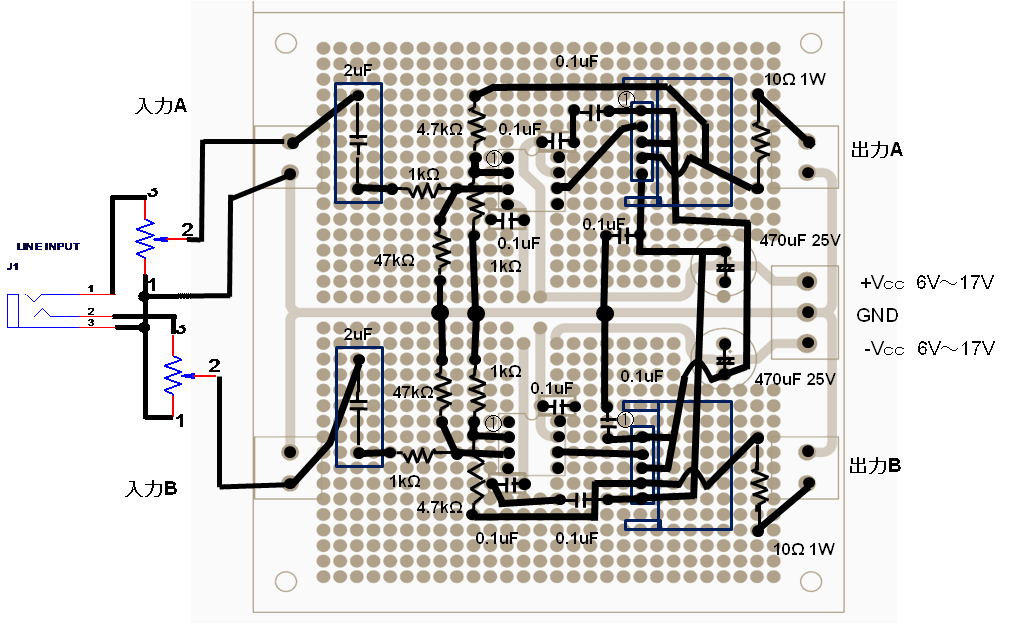

写真ではノートブックPC用の電源、単一+24Vを4.7Kの抵抗2本で上図のように+/-に分割しています。
　9V乾電池2本でもOKです。
製作、応用はお客様ご自身の責任においてお願いいたします。
万が一の感電、火災などの事故の責任は販売店並びに当方は責任を負いません。
