 9形ボリウムバリエーションー2軸2連等

 各種コントロール用として、幅広い用途を持つ9.5mm幅のボリウム
 お客様の仕様にあわせ 5個(5の倍数)から受注生産いたします 納期は 3Wから1ヶ月です
 特に2軸2連タイプはアルプス電気のこのシリーズか 東京光音電波でしかつくっておりませんので
 ご活用下さい

 <9形ボリウムバリエーション >

ご希望の商品の仕様を決定下さい
下記9項目毎に 仕様をお選びください



RK0971110-F15-C0-B103
  @RK097・・・9シリーズ名
   A111・・・単連、 121・・・1軸2連(音質用) 122・・・1軸2連(音量用) 221・・・2軸2連

  Bスイッチ仕様
    0・・・スイッチなし、
    1・・・ロータリスイッチ付ー5R1211(1回路1接点ON/OFF・3A16VDC)
                                      又は5R1212(1回路2接点ON/ON・1A16VDC)
    2・・・プッシュ/プッシュスイッチ付ー5R2412
                                                (1回路2接点ON/ON・3A16VDC・切換移動1.5mm)
                                          又は 5R2421
                                                (2回路1接点ON/OFF・3A16VDC・切換移動1.5mm)
        4・・・プッシュオンスイッチ付ー5R4211
                                                (1回路1接点ON/OFF・0.5A12VDC・切換移動0.5mm)
                                      又は 5R4611
                                                (1回路1接点ON/OFF・0.5A12VDC・切換移動1.5mm)
    T・・・プッシュロックメカ付

  Cシャフト形状 F・・・平軸のみ
  Dシャフト長 15・・・15mm、 20・・・20mm、25・・・25mm
  Eクリック  C0・・・クリックなし、C1・・・センタクリック付、 11・・・11クリック付、
          31・・・31クリック付
  F抵抗変化特性 Aカーブ、Bカーブ、Cカーブ
  G抵抗値 10K-500KΩ
  H端子形状 P:基板端子のみ



具体事例

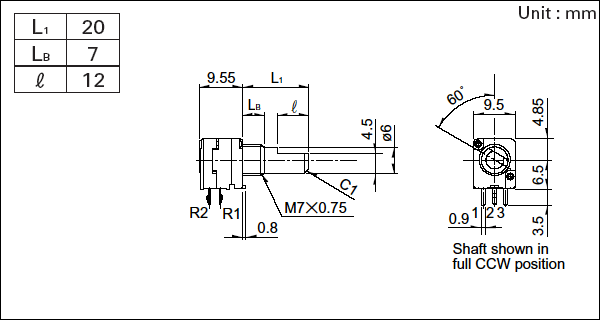

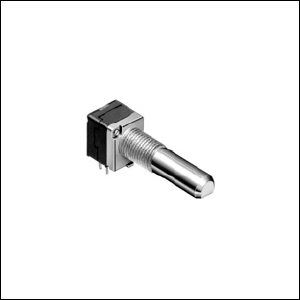

 (1)9形 1軸2連  平軸シャフト長20mm センタクリック付 Bカーブ 50KΩ
            ⇒RK0971210-F20-C1-B503となります
ロータリボリューム


ロータリボリューム

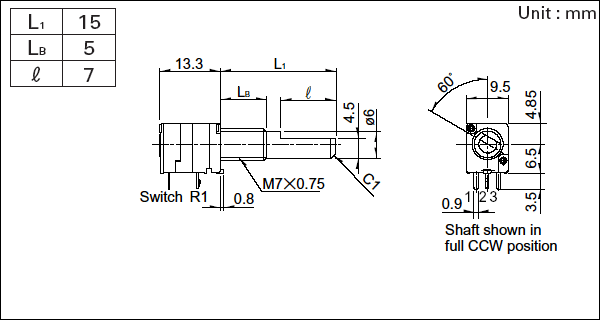

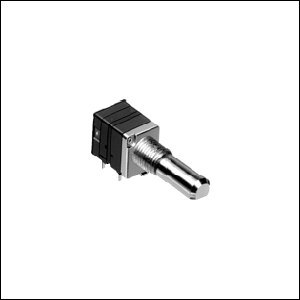

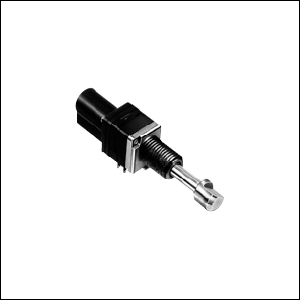

 (2)9形単連 ロータリスイッチ付1回路1接点平軸シャフト長15mm 11クリックAカーブ 50KΩ
     ⇒RK0971111-5R1211-F15-11-A503 となります
ロータリボリューム

ロータリボリューム

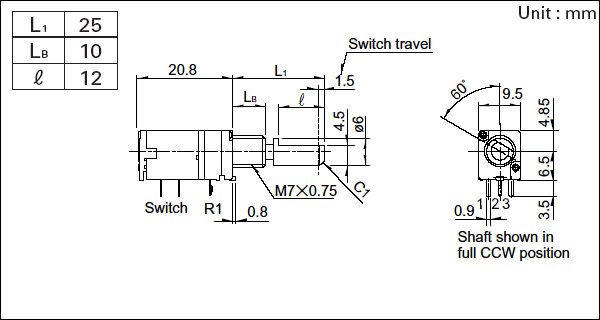

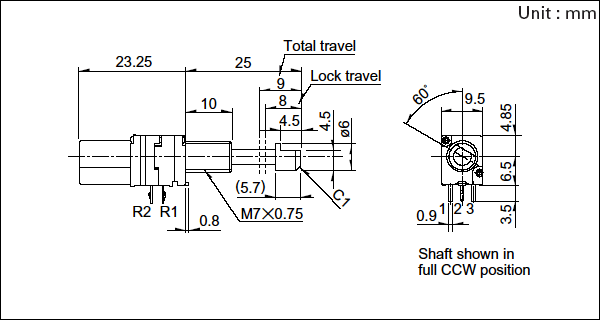

(3)9形単連プッシュ/プッシュスイッチ付1回路1接点 平軸シャフト長25mm Aカーブ 10KΩ
     ⇒RK0971112-5R2421-F25-C0-A103 となります
ロータリボリューム

ロータリボリューム

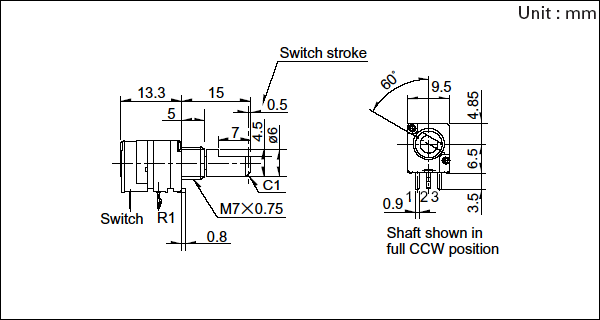

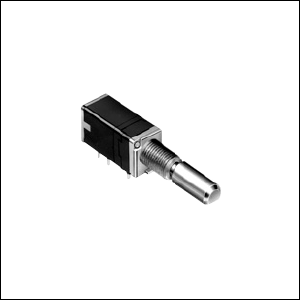

(4)9形単連プッシュオンスイッチ付1回路1接点(切換移動0.5mm) 平軸シャフト長15mm
        Bカーブ 10KΩ  ⇒RK0971114-5R4211-F15-C0-B103 となります
ロータリボリューム

ロータリボリューム

(5)9形1軸2連 プッシュロックメカ 平軸シャフト長25mm センタクリック付 Bカーブ 10KΩ
     ⇒RK097111T-F25-C1-B103 となります
ロータリボリューム

ロータリボリューム

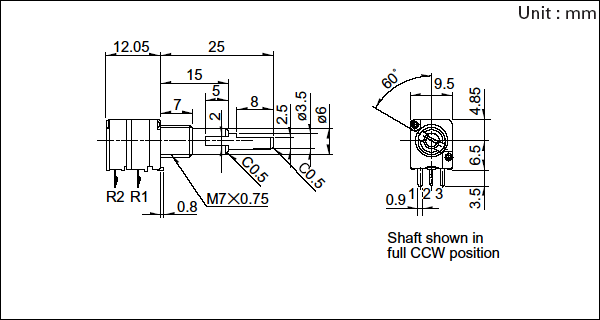

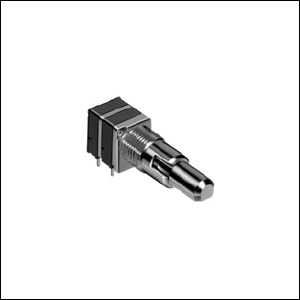

(5)9形2軸2連 外軸溝軸シャフト長15mm 内軸平軸シャフト長25mm  Aカーブ 10K/10KΩ
     ⇒RK0972210-S15-C0-A103/F25-C0-A103 となります

ロータリボリューム

ロータリボリューム

(6)9形2軸2連 外軸溝軸シャフト長10mm 内軸平軸シャフト長20mm  Cカーブ 10K/10KΩ
     ⇒RK0972210-S10-C0-C103/F20-C0-C103 となります





(9形) 品番 標準形クリックなし
(税込価格)
クリック付
(税込価格)
単連ボリウム RK0971110 \440 \480
2連ボリウム RK0971210
RK0971220
\640 \680
ロータリスイッチ付1回路1接点
単連ボリウム
RK0971111/5R1211 \750 \790
ロータリスイッチ付1回路2接点
単連ボリウム
RK0971111/5R1212 \760 \800
ロータリスイッチ付1回路1接点
2連ボリウム
RK0971211/5R1211
RK0971221/5R1211
\960 \1,000
ロータリスイッチ付1回路2接点
2連ボリウム
RK0971211/5R1212
RK0971221/5R1212
\970 \1,010
プッシュ/プッシュスイッチ付
1回路2接点単連ボリウム
RK0971112/5R2412 \960 \1,000
プッシュ/プッシュスイッチ付
2回路1接点単連ボリウム
RK0971112/5R2421 \970 \1,010
プッシュ/プッシュスイッチ付
1回路2接点2連ボリウム
RK0971212/5R2412
RK0971222/5R2412
\1,150 \1,190
プッシュ/プッシュスイッチ付
2回路1接点2連ボリウム
RK0971212/5R2421
RK0971222/5R2421
\1,160 \1,200
プッシュオンスイッチ付
0.5mmストローク単連ボリウム
RK0971114/5R4211 \720 \760
プッシュオンスイッチ付
1.5mmストローク単連ボリウム
RK0971114/5R4611 \770 \810
プッシュオンスイッチ付
0.5mmストローク2連ボリウム
RK0971214/5R4211
RK0971224/5R4211
\930 \970
プッシュオンスイッチ付
1.5mmストローク2連ボリウム
RK0971214/5R4611
RK0971224/5R4611
\980 \1,020
プッシュロックメカ付
単連ボリウム
RK097111T お問合せ下さい お問合せ下さい
プッシュロックメカ付
2連ボリウム
RK097121T
RK097122T
お問合せ下さい お問合せ下さい
2軸2連ボリウム RK0972210 \1,250 \1,300
 なお上記は 5個の場合の単価です 20個以上の場合の単価は お問い合わせ下さい





その他ご要望がありましたら お問い合わせ下さい
